Jak silentbloki gumowo-metalowe ograniczają drgania w maszynach okrętowych i instalacjach przemysłowych

Drgania w maszynach okrętowych i ciężkim przemyśle to nie tylko kwestia hałasu i komfortu pracy. To destrukcyjna siła, która powstaje w wyniku pracy silników, śrub napędowych czy niewspółosiowości wałów. Gdy sztywne połączenia przenoszą te wibracje na całą konstrukcję, prowadzi to do zmęczenia materiału, uszkodzeń łożysk i pęknięć strukturalnych. Rozwiązaniem są silentbloki gumowo-metalowe, które przejmują te obciążenia dynamiczne, izolując je u źródła.

Jak połączenie gumy i metalu tłumi wibracje?

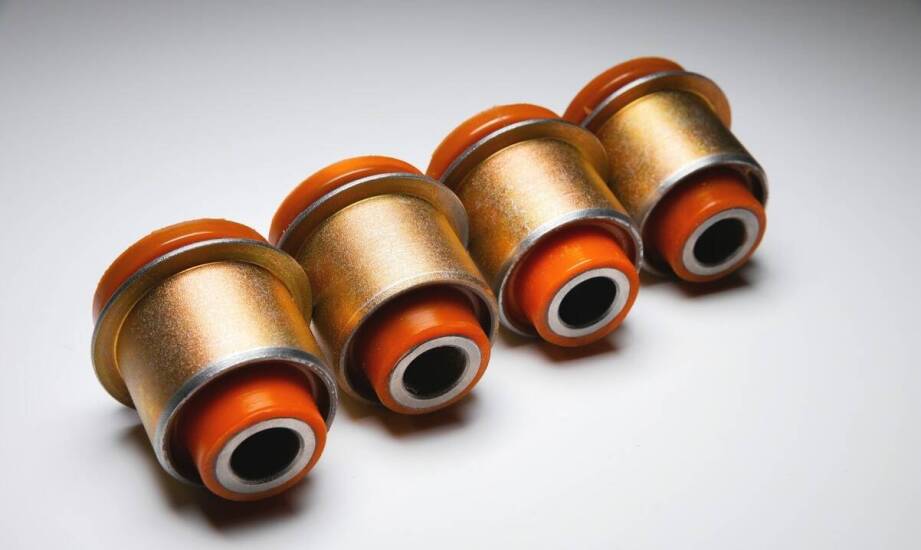

Sekret skuteczności silentbloku tkwi w jego prostej, ale przemyślanej budowie. Składa się on najczęściej z dwóch współosiowych tulei metalowych, które są trwale połączone zwulkanizowaną warstwą gumy lub innego elastomeru. Taka konstrukcja tworzy element, który łączy w sobie dwie pozornie sprzeczne cechy: elastyczność i sztywność. Metalowe tuleje zapewniają stabilne i precyzyjne mocowanie, przenosząc obciążenia statyczne i utrzymując geometrię połączenia. Z kolei warstwa gumy odpowiada za pochłanianie energii drgań, odkształcając się i rozpraszając energię kinetyczną w postaci ciepła.

W przeciwieństwie do sztywnego połączenia, które przenosi niemal 100% wibracji, silentblok działa jak mechaniczny filtr. Elastomer zapobiega bezpośredniemu kontaktowi metal-metal, dzięki czemu gwałtowne udary i drgania o wysokiej częstotliwości nie rozchodzą się po całej maszynie. To nie tylko wydłuża żywotność komponentów, ale także chroni wrażliwe układy elektroniczne i hydrauliczne przed uszkodzeniem.

Zastosowanie silentbloków w przemyśle okrętowym i energetyce

Choć zasada działania jest uniwersalna, wymagania wobec silentbloków drastycznie różnią się w zależności od środowiska pracy. Dobór odpowiedniego elementu to klucz do skutecznej wibroizolacji.

• Maszyny okrętowe: Tutaj silentbloki muszą stawiać czoła wyjątkowo trudnym warunkom. Pracują w ciągłej wilgoci, kontakcie z solą morską i olejami, co wymaga zastosowania mieszanek gumowych odpornych na korozję chemiczną i starzenie. Jednocześnie muszą tłumić zarówno nisko-, jak i wysokoczęstotliwościowe drgania pochodzące od silników i fal uderzających o kadłub.
• Energetyka i hydraulika siłowa: W agregatach prądotwórczych, sprężarkach czy pompach dominują wysokie obciążenia cykliczne i podwyższona temperatura. Guma musi mieć odpowiednią twardość (mierzoną w skali Shore'a A), by skutecznie izolować drgania, nie ulegając przy tym trwałemu odkształceniu. W układach hydraulicznych silentbloki kompensują pulsacje ciśnienia i gwałtowne ruchy siłowników.

W przypadku nietypowych obciążeń standardowe rozwiązania mogą okazać się niewystarczające. Wówczas konieczne staje się wykonanie elementów na zamówienie. Firmy takie jak ORING-USZCZELNIENIA TECHNICZNE STANISŁAW MATYJA specjalizują się w produkcji niestandardowych wyrobów gumowo-metalowych, które dzięki technologiom CNC i cięciu wodą WaterJet można precyzyjnie dopasować do specyficznych potrzeb maszyn.

Kiedy silentblok przestaje działać? Objawy zużycia

Nawet najlepiej dobrany silentblok jest elementem eksploatacyjnym i z czasem traci swoje właściwości tłumiące. Pierwszym sygnałem jest najczęściej zmiana kultury pracy maszyny. Zużyty silentblok objawia się stukaniem i metalicznymi odgłosami, zwłaszcza przy rozruchu, zatrzymaniu lub zmianie obciążenia. Dzieje się tak, gdy guma pęka lub twardnieje, pozwalając na bezpośredni kontakt metalowych tulei.

Innym wyraźnym symptomem są drgania przenoszone na obudowę, ramę lub kadłub, które wcześniej były skutecznie tłumione. W precyzyjnych maszynach można zaobserwować powstawanie luzów w mocowaniach, co prowadzi do przyspieszonego zużycia sąsiednich komponentów, takich jak wały czy łożyska. Ignorowanie tych objawów może doprowadzić do poważnej i kosztownej awarii.

Sama obecność silentbloku nie gwarantuje sukcesu. O jego skuteczności decyduje świadomy dobór twardości gumy, kształtu i geometrii mocowania do charakteru i kierunku obciążeń. Tylko wtedy ten niepozorny element może realnie chronić maszynę, zapewniając jej długą i bezawaryjną pracę.
